當三軸CNC的加工范圍無法滿足需求，而五軸聯動的復雜性又暫不需要時，**CNC四軸加工**便成為了一種兼具效率與精度的理想選擇。它在三軸直線運動的基礎上，引入了一個旋轉軸，實現了工件在加工過程中的分度或連續轉動，從而顯著拓展了加工能力邊界。本文將系統解析四軸加工的核心原理、典型應用場景，并闡明其與三軸及五軸加工的本質區別，幫助您精確把握這項技術的價值所在。
CNC四軸加工，是指在傳統三軸（X, Y, Z直線運動）的基礎上，為機床增加一個**旋轉軸**。這個旋轉軸通常被稱為第四軸，根據其安裝方向，可以是繞X軸旋轉的A軸，或繞Y軸旋轉的B軸。

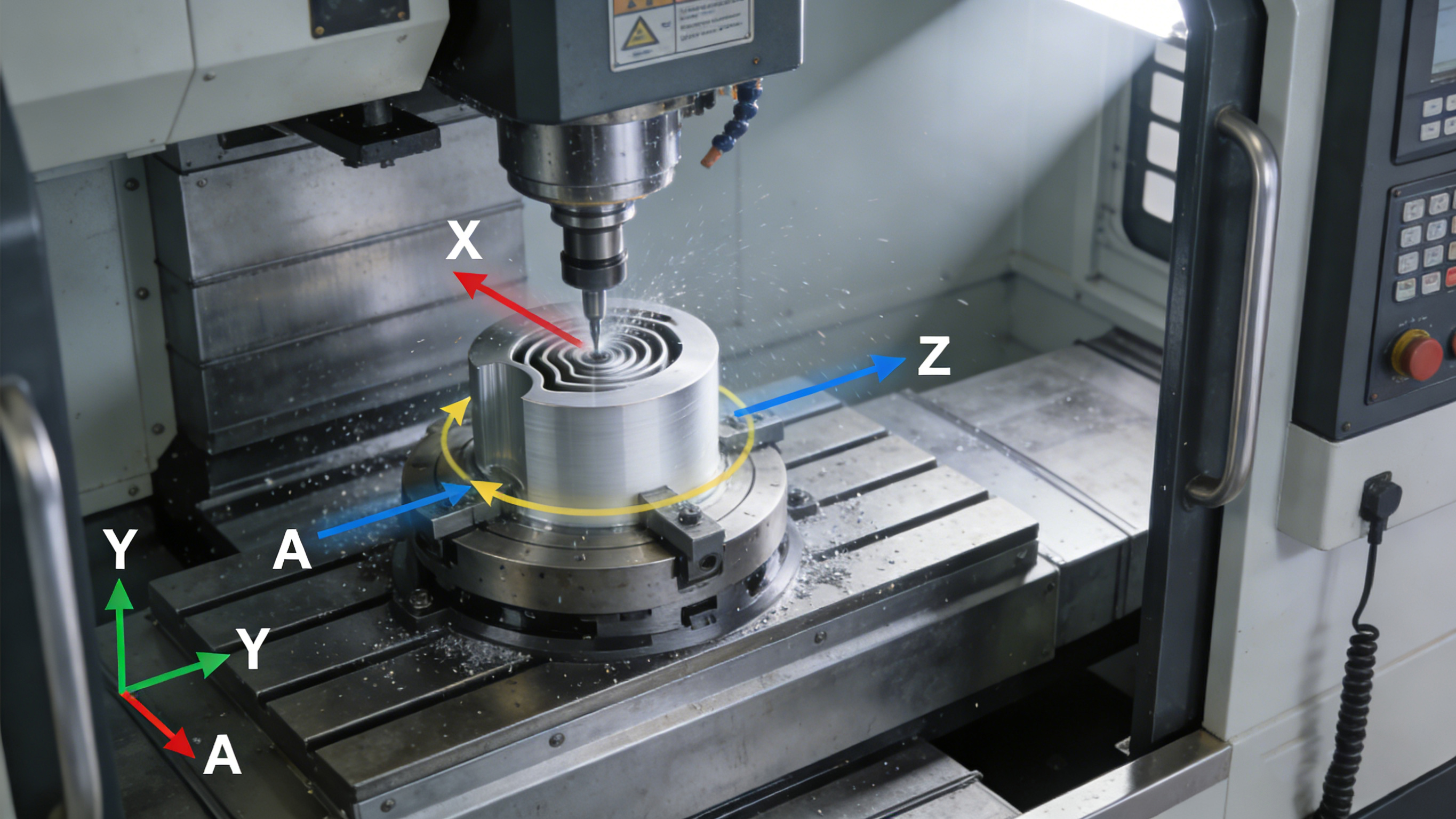

圖1：第四軸（旋轉軸）的加入，使刀具能夠接近工件的多個側面
其核心工作原理是：
分度加工模式： 第四軸作為高精度數控分度頭使用。機床先將工件旋轉至特定角度并鎖緊，然后在三軸聯動狀態下加工該角度下的特征；完成后，再旋轉至下一個角度，重復此過程。此模式適用于加工圍繞中心軸等分布置的特征，如方料上的多個側面。
四軸聯動加工模式： 第四軸與X、Y、Z軸進行插補聯動。在此模式下，工件持續勻速或變速旋轉，同時刀具沿直線軸運動，從而可在圓柱面或圓錐面上銑削出**連續的復雜輪廓**，如螺旋槽、凸輪曲面、渦輪葉片等。
實現四軸功能，可以通過為現有三軸加工中心加裝獨立的第四軸轉臺，也可以直接采購一體化的四軸加工中心。
理解四軸的位置，需要將其置于完整的多軸技術譜系中：
| 對比維度 | 三軸CNC加工 | 四軸CNC加工 | 五軸CNC加工 |
|---|---|---|---|
| 運動軸數 | X, Y, Z 三個直線軸 | X, Y, Z + 1個旋轉軸（A或B） | X, Y, Z + 2個旋轉軸（A/C或B/C） |
| 核心能力 | 加工一個安裝面內的特征，如平面、型腔、鉆孔。 | 加工圍繞單一軸線旋轉的多個面或圓柱面上的連續特征。 | 加工任意空間角度和復雜曲面，可實現刀軸定向或聯動。 |
| 裝夾次數 | 加工不同面需多次重新裝夾，累計誤差風險。 | 一次裝夾可完成圓周方向多個面的加工，保證位置精度。 | 一次裝夾可完成絕大部分特征加工，精度保障性高。 |
| 編程復雜度 | 相對簡單，應用廣泛。 | 需要支持四軸的CAM軟件，聯動編程比三軸復雜。 | 編程復雜，需專業軟件和工藝知識，對操作者要求高。 |
| 典型成本 | 設備與加工成本相對較低。 | 成本高于三軸，顯著低于五軸，性價比突出。 | 設備、編程和工時成本通常較高。 |
簡而言之，四軸是**解決特定類型多面加工問題的高效、經濟方案**，填補了三軸與五軸之間的能力空白。
四軸加工特別擅長處理以下幾類零件：
如軸類零件上的鍵槽、平面、均布孔、油槽；滾筒模具表面的文字或花紋；圓柱形外殼上的散熱孔或接口。
如方形閥體、連接塊，需要在四個側面上加工相互有位置要求的孔系、腔體。一次裝夾在四軸轉臺上完成，避免多次裝夾誤差。
如凸輪、端面齒盤、單頭或多頭螺桿、螺旋輸送桿。通過四軸聯動，用側銑方式高效實現。
在圓柱或圓錐表面進行三維浮雕雕刻，如紀念柱、定制筆桿、工藝品。
對于需要更復雜角度或底部特征的五面體零件，則需要升級到五軸加工。
在適用的場景下，選擇四軸加工能帶來以下益處：

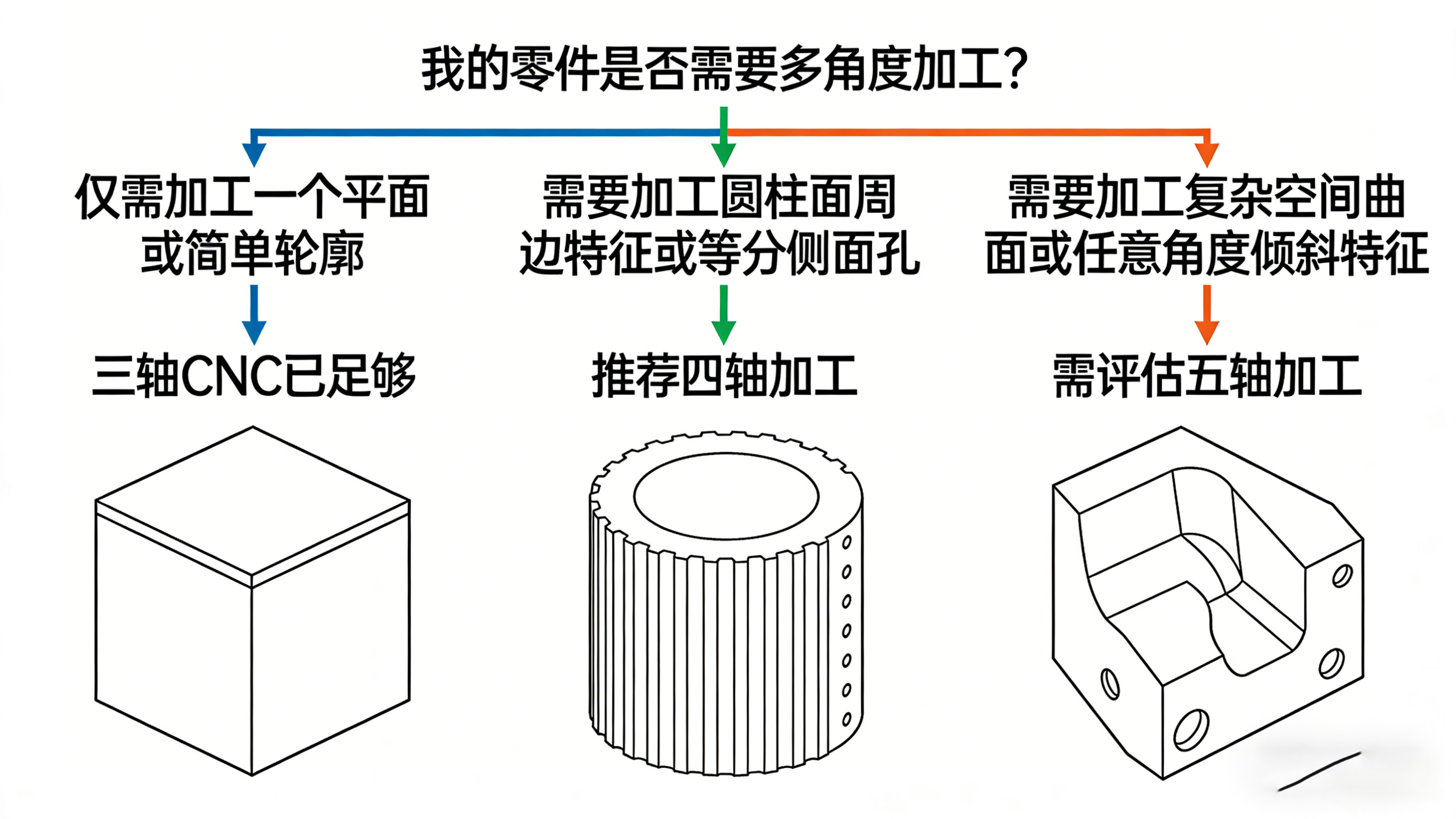

圖2：根據零件幾何特征選擇匹配的加工技術，是實現效率與成本平衡的關鍵
提升精度與一致性： 減少裝夾次數意味著減少了因重新找正而產生的累積誤差，提高了多面特征之間的相對位置精度。
顯著提高加工效率： 自動分度代替了手動翻轉和重新裝夾，節省了大量輔助時間，尤其適合批量生產。
拓展加工可能性： 能夠完成三軸機床無法直接加工的圓柱面連續輪廓，無需制作昂貴的專用夾具。
改善表面質量： 對于某些側面特征，可以使用更短的刀具進行側銑，從而獲得比用長刀具在三軸機床上加工更好的表面光潔度和更高的穩定性。
優化加工策略： 對于深腔或側面特征，可通過旋轉工件使刀具在更佳的受力方向上進行切削。
當您的零件出現以下情況時，應認真考慮采用四軸加工：
特征圍繞單一軸線分布： 零件的主要加工特征（孔、槽、平面）需要圍繞一個中心軸旋轉一定角度才能被刀具觸及。
存在圓柱面或圓錐面輪廓： 需要在圓弧面上銑削非簡單的直線或圓孔，而是曲線、螺旋線等連續特征。
多面加工且位置公差嚴格： 一個零件有多個面需要加工，且面與面之間的位置度、垂直度、同心度等形位公差要求較高。
追求批量化生產的高效性： 即使是簡單的多面零件，當批量較大時，使用四軸自動分度帶來的時間節省將非常可觀。
反之，如果零件所有特征都在一個朝向，或只需簡單鉆孔攻絲，則三軸足夠；如果特征需要從任意空間角度接近，或存在復雜的雙曲面，則應評估五軸方案。
在聚誠精密，四軸加工是我們多軸加工能力體系中的重要一環。我們將其視為提升常規零件加工效率與精度的關鍵手段。我們的實踐專長包括：
靈活的工藝組合： 我們根據零件特征，靈活選用四軸分度加工或四軸聯動編程，以實現質量與效率的較優平衡。對于更復雜的任務，我們亦可調用大型設備或五軸資源。
專業的工裝設計： 針對回轉體零件，我們設計制作專用的車床式尾座或中心架工裝，確保長軸類零件在旋轉加工時的剛性，避免震顫。
成熟的編程后處理： 我們擁有經過驗證的四軸CAM編程模板和后處理系統，能高效、安全地生成可靠的加工程序，并模擬校驗。
廣泛的應用驗證： 我們在自動化零件、傳動部件、特殊夾具等領域的四軸加工中積累了豐富案例，能快速識別項目中的四軸應用機會并給出實施方案。
我們相信，正確的技術應用于正確的場景，才能釋放較大價值。四軸加工正是這樣一種在特定領域內，能以合理成本帶來顯著質量與效率提升的“利器”。
CNC四軸加工通過引入一個旋轉維度，巧妙地解決了大量介于簡單三軸與復雜五軸之間的制造難題。它不僅是設備上的升級，更是工藝思維上的進步——從“移動刀具去適應工件”到“讓工件較佳姿態迎接刀具”。理解并善用四軸技術，將幫助您在面對多面零件和回轉體零件時，找到一條兼顧精度、效率與成本的可靠制造路徑。
