作者： 本站編輯 發布時間： 12-31-2025 來源： 本站
“這個模具的深筋和清角，銑刀根本下不去，熱處理后硬度太高，刀具也吃不消。”面對這類加工困境，車間里往往會搬出另一套“法寶”——數控電火花加工機。在聚誠精密，電火花（EDM）并非主力，但卻是解決特定難題不可或缺的“特種部隊”。它不靠機械力切削，而是利用“火花”一點點蝕除材料，堪稱金屬加工的“微雕”藝術。本文將為您揭開這項獨特工藝的神秘面紗。
電火花加工（Electrical Discharge Machining）的原理，與傳統的“削鐵如泥”截然不同。其核心是利用浸沒在工作液（通常是煤油或去離子水）中的工具電極和工件之間脈沖性火花放電產生的瞬時高溫，來局部熔化和汽化工件材料。

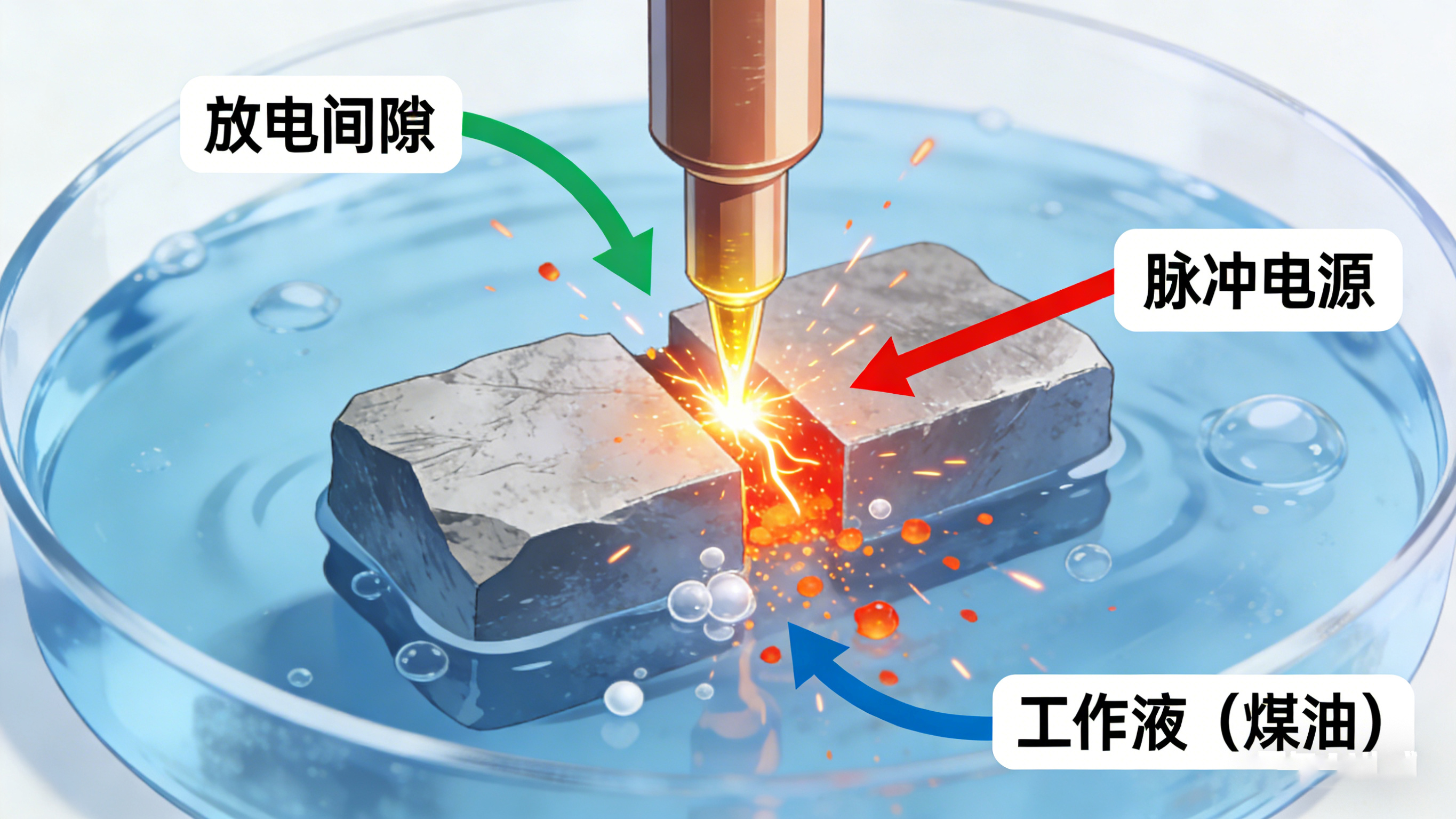

圖1：放電產生的瞬時高溫（可達上萬攝氏度）是材料蝕除的能量來源
這一原理決定了EDM的幾個根本特性：
“以柔克剛”： 只要材料能導電，無論其硬度多高（如淬火鋼、硬質合金、鈦合金），理論上均可加工。
無宏觀切削力： 加工過程沒有機械應力，因此可以加工極薄、易變形的零件。
復制成型： 工件的形狀由電極的形狀和運動軌跡決定，可以加工出非常復雜的型腔和微細特征。
表面特性： 加工表面由無數放電凹坑組成，具有一定的粗糙度，但可通過精加工參數獲得“鏡面”效果。
通常所說的“數控電火花”主要指**電火花成型加工**，它與另一種廣泛應用的**電火花線切割**同根同源，但形式迥異。
| 對比維度 | 電火花成型加工 | 電火花線切割 |
|---|---|---|
| 工具電極 | 使用成型的銅、石墨或銅鎢合金電極（形狀與工件型腔互補）。 | 使用連續移動的細金屬絲（鉬絲、銅絲）作為電極。 |
| 運動方式 | 電極通常做伺服進給，有時也可做多軸聯動，加工三維復雜型腔。 | 工件在X-Y平面做輪廓運動，絲僅做單向移動，主要用于二維輪廓切割。 |
| 主要應用 | 加工模具的型腔、深槽、窄筋、清角，以及各種異形孔、微細孔。 | 加工沖模、擠出模、樣板，以及各種精密的外部輪廓和通孔。 |
| 核心關系 | 線切割常被用來制作成型加工所需的精密電極，兩者在模具制造中緊密協作。 | |
電火花加工的質量和效率，由一組精密的電參數控制，其中最關鍵的是：

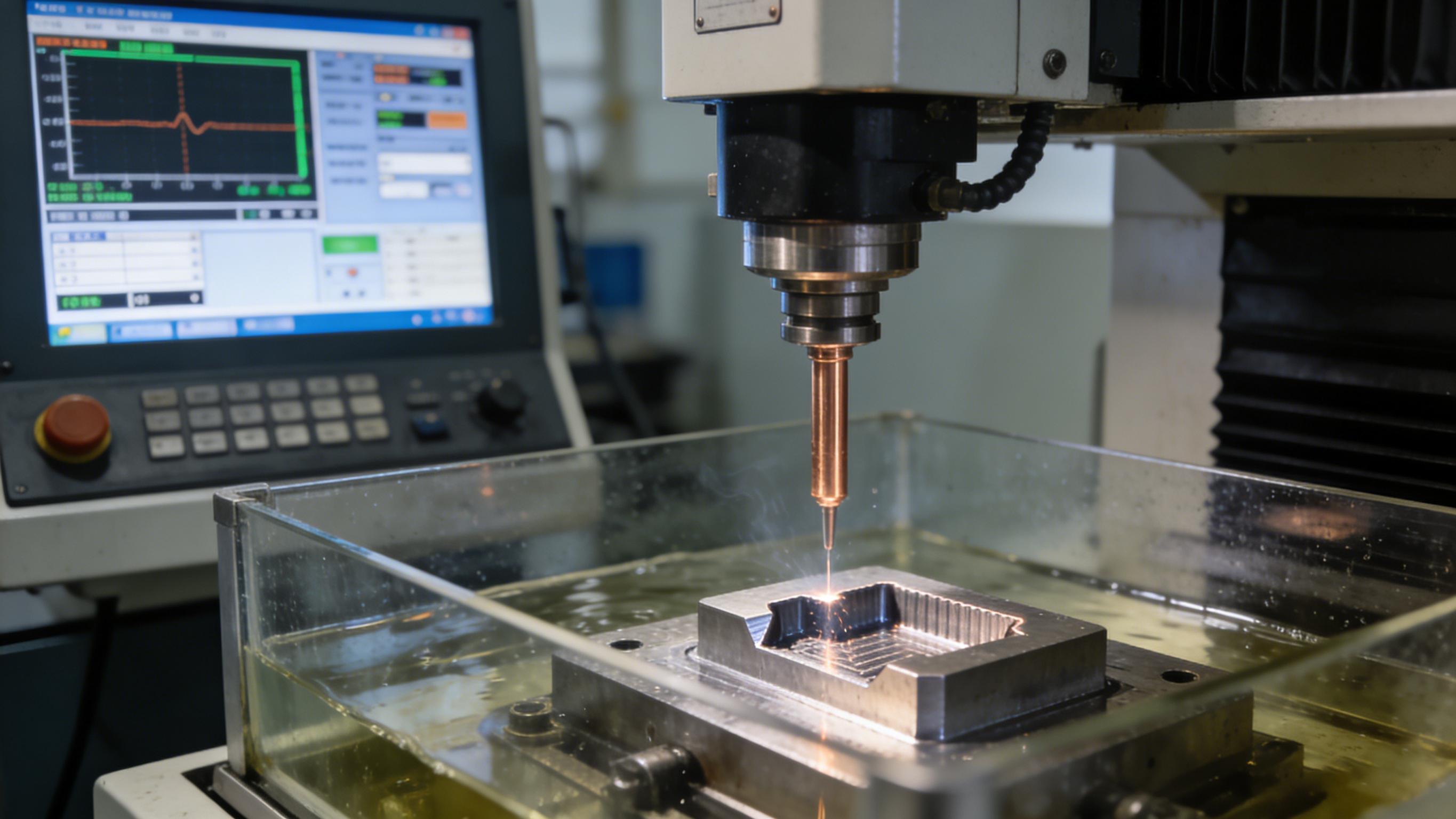

圖2：數控系統精確控制放電參數與電極運動，實現高精度加工
決定單次放電能量的重要參數。**電流越大，蝕除速度越快，但表面粗糙度也越大，電極損耗也可能增加。** 粗加工采用大電流以求效率，精加工采用小電流以求精度和表面質量。
脈寬： 放電持續的時間。脈寬長，放電能量大，加工速度快但表面粗糙。
脈間： 兩次放電之間的間隔時間。足夠的脈間有利于排屑和消電離，防止電弧燒傷。
在放電過程中，陽極和陰極的蝕除量不同。通常（在粗加工時）將工件接正極（陽極），電極接負極（陰極），此時工件蝕除快，電極損耗相對小。極性選擇是平衡加工速度與電極損耗的關鍵。
一個厲害的EDM工藝師，其核心能力正是根據材料組合、電極形狀和最終要求，在機床的數據庫和經驗中，找到這一組參數的匹配平衡點。
電極是電火花加工的“雕刻刀”，其設計與制作直接影響最終結果。
紫銅： 加工穩定性好，損耗較小，適合中等精度和表面要求的型腔加工，是常見的選擇。
石墨： 重量輕，易于雕刻成型，熱穩定性好，損耗小，尤其適合大型模具或復雜深腔的粗加工和半精加工。
銅鎢/銀鎢合金： 硬度高，損耗極小，但成本高昂。主要用于加工硬質合金模具或對電極損耗要求極高的精密微細加工。
縮放量（放電間隙）： 電極尺寸需要比目標型腔尺寸均勻縮小一個值（通常單邊0.03-0.5mm），以預留放電間隙。
分層與多電極： 復雜型腔通常采用“粗-中-精”多個電極，或一個電極分多段程序加工，逐步修光側面和底面。
排氣與排屑： 設計電極時需考慮深腔的排氣孔和沖液孔，確保加工穩定，防止積碳。
電極的制作本身就需要高精度（如慢走絲線切割或精密CNC加工），這構成了電火花工藝的一項重要前期成本和技術門檻。關于如何制作這類高精度輔助工裝，可以參考我們總結的 精密電極與工裝設計要點。
在以下場景中，電火花加工展現出其不可替代的優勢：
精密模具型腔： 尤其是塑料模、壓鑄模、鍛造模的復雜型腔、窄槽、筋條和清角（內直角）加工。
難加工材料： 對已淬火（HRC50以上）的模具鋼進行型面修改或穿孔，加工硬質合金、金屬陶瓷等超硬材料。
微細孔與異形孔： 加工直徑0.1mm以上的深微孔、群孔，以及螺紋孔、方形孔、異形流道等。
精密零件： 加工薄壁、彈性零件（如簧片），以及醫療器械中的精密部件。
模具修復： 在已損壞的模具型腔內“長”出金屬，或通過放電去除破損部位后鑲入嵌件。
挑戰： 模具材料為淬硬模具鋼，型腔內有數百條寬度僅0.3mm、深度8mm、側面要求清角的反射筋槽。CNC銑刀因直徑太小、長徑比過大，無法加工且極易折斷。
電火花解決方案：
電極設計與制作： 采用高純度石墨，通過精密慢走絲線切割制作出與筋槽形狀互補的梳狀組合電極，并精確計算放電間隙。
工藝規劃： 采用“粗-精”兩道工序。粗加工用較大電流快速蝕除大部分材料；精加工換用全新電極，采用小電流、短脈寬參數，實現側面Ra0.4μm以下的表面光潔度和清晰的清角。
過程控制： 使用高精度數控電火花機床，確保電極進給的伺服穩定性；在加工中定時清理工件液過濾器，保持加工環境清潔。
結果： 所有筋槽尺寸一致，側面垂直度好，清角清晰，完全滿足光學反射面的要求，模具一次試模成功。
與高速銑削追求效率不同，電火花加工的精髓在于**通過精確的能量控制和時間投入，換取機械加工無法實現的精度與形狀。** 它是一種典型的“質量驅動型”工藝。在聚誠精密，我們將其定位為精密制造鏈條中的關鍵補充和問題解決者。我們不僅關注加工本身的參數，更注重前期的電極工程、加工中的穩定性監控以及加工后的精細處理（如去除表面白層）。這種系統性的方法，確保了電火花工藝在應對高難度挑戰時，能穩定可靠地交付卓越成果。
數控電火花加工，如同一位沉靜的微雕大師，用一簇簇細微的電火花，在堅硬的金屬上刻畫出不可思議的精密形狀。它可能不是生產效率的佼佼者，但在攻克特殊材料、復雜結構和超高精度要求時，它往往是打開技術枷鎖的關鍵鑰匙。理解并善用這項工藝，能讓您的制造能力在面對高端挑戰時更加游刃有余。
—— 聚誠精密 特種工藝加工部
