五軸數控機床，代表著現代金屬切削領域的高階能力。它不僅是將三個直線軸與兩個旋轉軸簡單組合的機器，更是一套能夠**在三維空間中任意控制刀具姿態與位置**的復雜運動學系統。這使其能夠解決航空航天、精密模具、高端醫療等領域中，那些幾何形狀極其復雜零件的制造難題。本文將超越參數羅列，深入解析五軸機床的結構原理、運動方式及其帶來的革命性加工能力，闡明它為何是高端精密制造的戰略性裝備。
一臺標準的五軸數控機床擁有五個可被計算機數字控制（CNC）的**運動軸**：三個直線軸（X, Y, Z）和兩個旋轉軸（通常記為A、B、C中的兩個）。

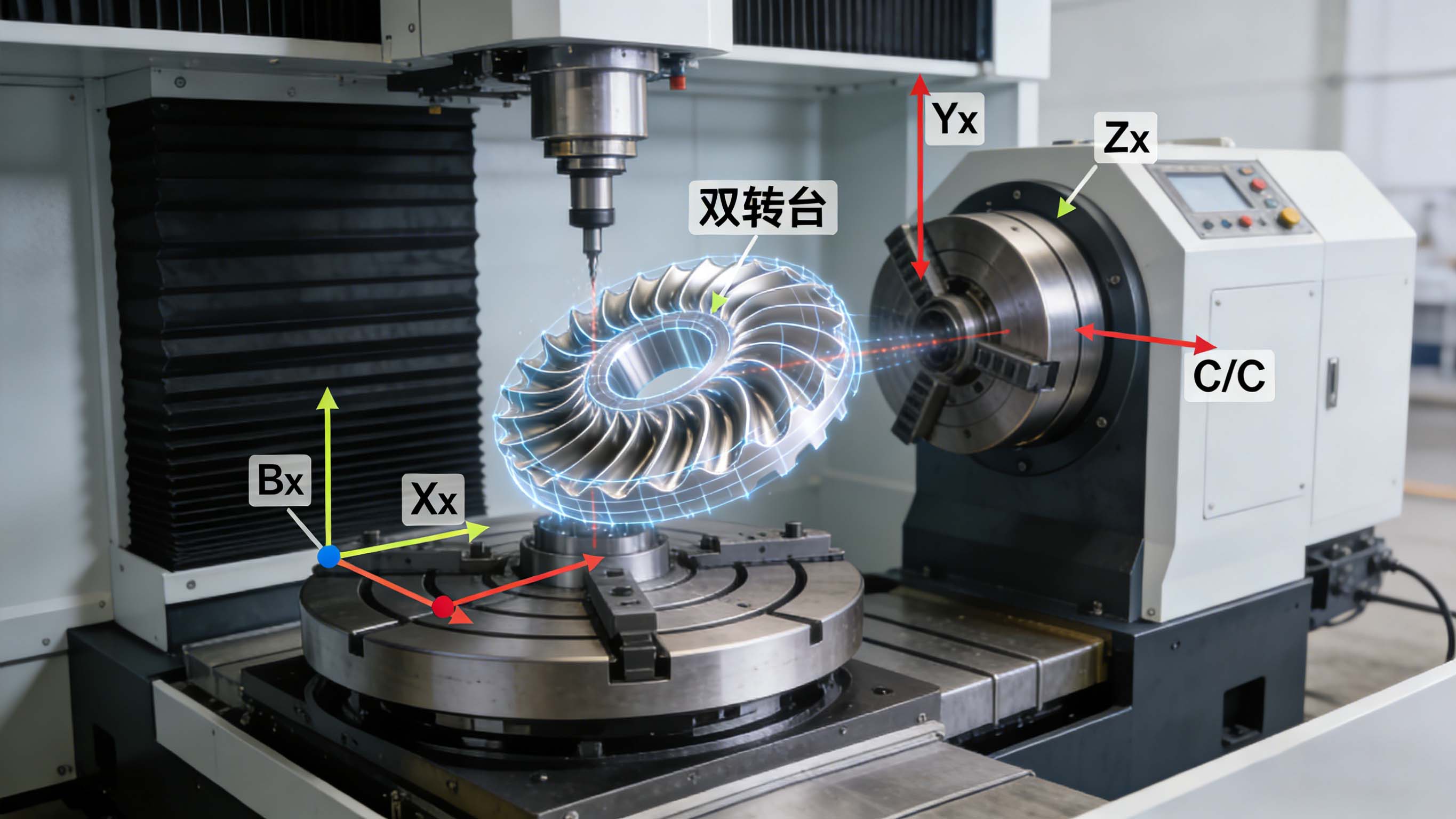

圖1：五軸機床通過五個運動軸的協同，實現刀具在空間中的任意位置與姿態控制
直線軸 (X, Y, Z): 控制刀具或工作臺在三維空間中的直線移動，是所有CNC機床的基礎。
旋轉軸 (A, B, C): 控制刀具或工件繞特定直線軸的旋轉。通常，A軸繞X軸旋轉，B軸繞Y軸旋轉，C軸繞Z軸旋轉。
這五個軸的組合，使得刀具的刀尖點可以到達空間任意位置，同時刀軸方向也可以根據需要調整角度，這是實現復雜曲面加工的基礎。
根據兩個旋轉軸的分配位置，五軸機床主要有三種結構，各具特點：
| 結構類型 | 旋轉軸配置 | 特點與優勢 | 典型適用場景 |
|---|---|---|---|
| 雙轉臺型 | 兩個旋轉軸（如B軸和C軸）均集成在工作臺上。 | 主軸為剛性好的固定式或僅直線運動，適合加工中小型、復雜工件；刀具長度恒定，計算相對簡單。 | 精密模具、渦輪葉片、小型復雜零件。 |
| 雙擺頭型 | 兩個旋轉軸（如A軸和C軸）均集成在主軸頭上。 | 工作臺通常只做直線運動，適合加工大型、重型工件，無需轉動笨重的工作臺。 | 大型航空航天結構件、汽車模具。 |
| 復合式（一轉臺一擺頭） | 一個旋轉軸在工作臺（如B軸），一個在主軸頭（如C軸）。 | 兼顧靈活性與剛性，是當前較為主流和通用的結構，加工范圍廣。 | 從中小型到中型復雜零件的廣泛加工。 |
選擇何種結構，需綜合考慮工件尺寸、重量、復雜度和機床的動態性能。
五軸機床提供兩種本質不同的加工模式，適用于不同需求：
工作原理： 機床先將兩個旋轉軸運動到某個固定角度并鎖緊，使刀具軸線相對于工件固定在一個傾斜方向上。隨后，僅由X、Y、Z三個直線軸進行類似于三軸機床的插補運動。
核心價值： 它本質上是“用五軸的能力實現精密的角度定位”，從而**一次裝夾完成零件的多個面（最多五個面）的加工**，避免了多次裝夾誤差，并允許使用更短的刀具加工斜面或側壁，提升剛性和表面質量。
類比： 相當于把工件“擺斜”后，再用三軸方式加工。
工作原理： 在加工過程中，X、Y、Z直線軸與A、B、C中的兩個旋轉軸**同時進行連續的、協調的插補運動**。刀具在空間中的移動軌跡是連續的曲線，刀軸方向也隨著軌跡實時變化。
核心價值： 這是五軸技術的精髓，用于加工**復雜的連續空間曲面**，如葉輪、渦輪、螺旋推進器、人體骨骼植入物等。它能保持刀具與曲面法向的較佳接觸，是制造這類零件的可行方法。
類比： 如同雕刻家手持刻刀，沿雕塑曲面自然移動手腕和手臂。
簡單來說，**3+2用于“多角度定位”，五軸聯動用于“連續曲面成形”**。
五軸機床的價值遠非“多兩個軸”那么簡單，它帶來了制造范式的提升：

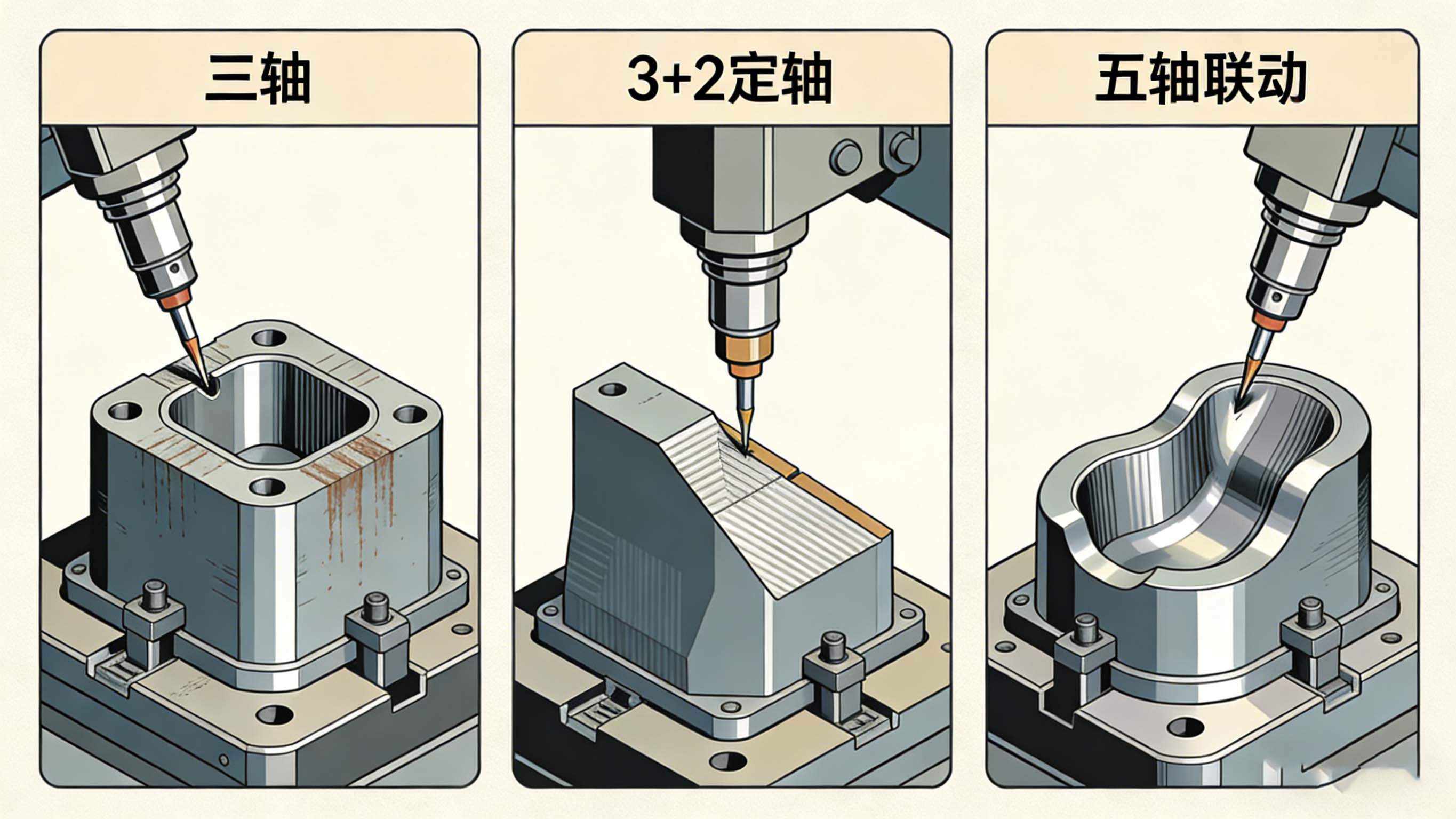

圖2：從三軸到五軸，是加工自由度、精度與效率的階梯式躍升
能夠經濟地制造出以前需要組裝或多個特種工藝才能完成的復雜單體零件，如整體葉盤、一體化發動機缸蓋，顯著提升產品性能與可靠性。
“一次裝夾，全部完工”的理念，徹底消除了因多次裝夾帶來的基準轉換誤差，對于有嚴格位置公差要求的零件至關重要。
通過調整刀軸方向，可以使用較短的刀具加工深腔或高側壁，避免長懸伸導致的振刀，提高切削參數，改善表面質量并延長刀具壽命。
對于難加工材料，可以通過調整刀具接觸角來改善切削條件，例如在加工鈦合金時采用側銑（銑削）而非端銑，以提升效率。
航空航天： 發動機葉片、機翼骨架、起落架結構件等復雜曲面零件。
能源與動力： 汽輪機/燃氣輪機葉片、整體葉輪、大型水泵葉輪。
精密模具： 汽車覆蓋件模具、家電復雜曲面模具，特別是需要高光表面的模具。
醫療器械： 人工關節、骨科植入物、復雜手術器械原型。
高附加值民用產品： 高端腕表表殼、復雜藝術品、高透明光學部件的模具等。
當您考慮引入五軸能力時，應關注：
動態精度與RTCP功能： 比靜態定位精度更重要的是各軸聯動時的軌跡精度。RTCP功能可確保刀尖點準確，簡化編程。
機床剛性、扭矩與轉速范圍： 旋轉軸需要有足夠的驅動扭矩保持位置剛性，同時主軸需要適應從重切削到高速精加工的需求。
數控系統與CAM軟件生態： 先進的五軸功能（如刀尖點跟隨、傾斜面加工）依賴強大的數控系統和專業的CAM軟件后處理。
技術團隊的經驗： 五軸編程與工藝規劃遠比三軸復雜，需要經驗豐富的工程師支持，這是發揮設備潛力的關鍵。
在聚誠精密，我們視五軸數控機床為服務高復雜度項目的核心工具，而非展示品。我們的實踐聚焦于：
面向應用的工藝開發： 我們根據具體的零件特征（葉輪、模具、醫療件）開發標準化的五軸工藝包，包括刀具選擇、刀軸控制策略和參數優化，確保加工效率與可靠性。
全流程仿真與驗證： 在加工前，我們使用高端CAM系統進行完整的刀路仿真和機床運動仿真，提前規避碰撞風險，優化加工時間。
與精密檢測的無縫集成： 五軸加工出的復雜零件，必須由高精度三坐標測量機進行檢測。我們建立了從五軸加工到三維檢測的閉環數據流，確保質量可追溯。
提供客觀的加工方案： 面對客戶需求，我們會首先評估是否真的需要五軸聯動，抑或是3+2定軸加工已能滿足。我們致力于提供較具性價比和技術可行性的解決方案。
五軸數控機床是工具，而真正的價值在于使用它的人與體系。聚誠精密通過將先進的設備、系統的工藝和嚴謹的工程管理相結合，讓五軸技術切實服務于客戶的創新與質量追求。
五軸數控機床是現代高端制造的標志性裝備。它解開了設計上的幾何束縛，將許多“不可能加工”的構想變為現實。理解其雙旋轉軸帶來的空間自由度、區分“3+2”與“聯動”的應用場景，是有效利用這項技術的首步。無論您是考慮自主投資，還是尋求外包合作，對五軸技術內核的清晰認知，都將幫助您做出更明智的決策，在復雜零件的制造競賽中贏得優勢。
