在數字模型與現實產品之間，**CNC樣件**是一座不可或缺的實體橋梁。它是以真實工程材料、通過精密數控加工制造出的首批物理零件，其使命遠不止于“看看樣子”。一個高質量的CNC樣件，是設計缺陷的“探測器”、裝配關系的“驗證者”、市場反饋的“收集器”以及生產風險的“排雷兵”。本文將系統闡述CNC樣件在產品開發周期中的多重核心價值，并揭示其從數據到實物的嚴謹制作全流程。
與3D打印原型相比，CNC樣件因其材料真實性和高精度，在以下環節發揮著關鍵作用：
圖1：CNC樣件貫穿產品開發全流程，是連接虛擬設計與現實世界的實體紐帶
使用與量產一致的材料（如鋁合金、不銹鋼、POM），可進行真實的強度、剛度、耐磨、耐溫測試，獲取可信的力學數據。
制作所有關鍵零件，進行實體裝配。能發現二維圖紙和三維模擬中難以察覺的微小干涉、公差鏈累積問題，以及裝配手感問題。
通過高精度三坐標測量，驗證關鍵尺寸、形位公差是否達到設計預期，為模具設計提供直接的修正依據。
可在樣件上實施陽極氧化、噴砂、噴涂、絲印等最終表面工藝，直觀評估色彩、質感、標識的效果，用于市場決策。
通過復模或多臺CNC并行加工，可快速制作50-500件小批量樣機，用于臨床試驗、展會推廣、種子用戶測試或眾籌交付，極大降低前期投資風險。
一個值得信賴的CNC樣件，誕生于一套規范、嚴謹的流程之中：

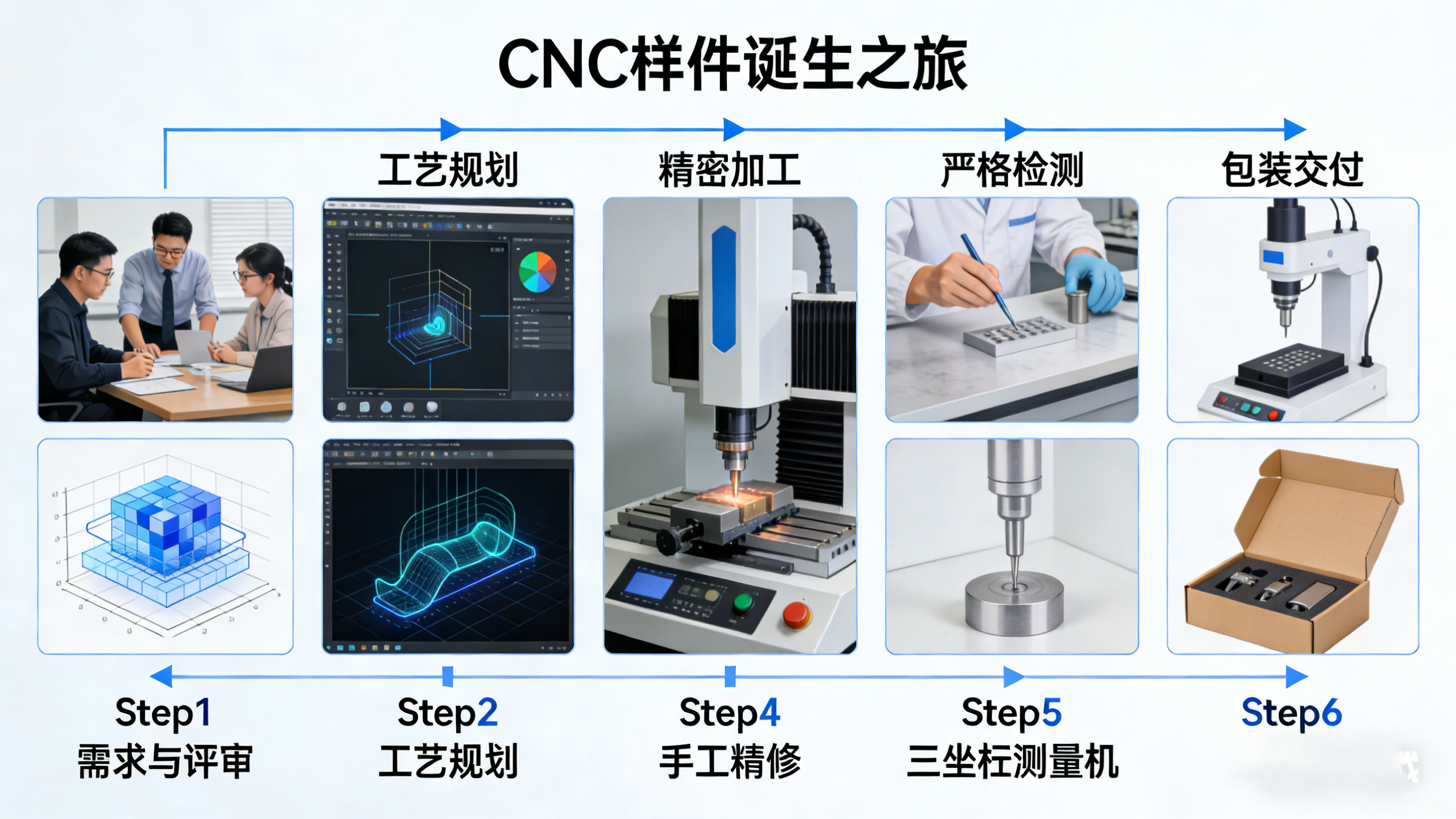

圖2：規范化的流程是確保CNC樣件質量、交期與成本可控的核心
客戶提供3D模型與2D圖紙。雙方工程師就樣件的用途（測試/展示/裝配）、關鍵尺寸、材料、表面處理、驗收標準進行深入溝通，并進行制造可行性分析。
工藝工程師制定加工策略：選擇設備（三軸/四軸/五軸）、設計夾具、確定刀具與切削參數。隨后，CAM工程師生成刀路并進行仿真，確保安全無誤。
在恒溫車間，由經驗豐富的操作員執行加工。可能涉及多臺設備、多次裝夾。對于復雜零件，此階段可能包含大型龍門銑或車銑復合等工序。
加工后的零件需去除毛刺、打磨刀痕。根據要求，進行拋光、噴砂、陽極氧化、噴涂等處理。這是提升樣件外觀質感的關鍵環節。
使用精密測量設備對樣件進行全尺寸檢測，生成帶有實測數據的檢驗報告，與設計要求進行對比。
對樣件進行最終清潔，使用防刮擦、防靜電材料進行獨立包裝，確保運輸安全后交付客戶。
根據樣件的核心目的，材料選擇有明確的傾向性：
| 核心目的 | 推薦材料 | 理由 |
|---|---|---|
| 結構功能測試 | 6061-T6鋁合金， 7075鋁合金， 304/316不銹鋼 | 力學性能真實，可進行承重、疲勞等測試，不銹鋼還可測試耐腐蝕性。 |
| 外觀與手感評估 | ABS, PMMA（亞克力）, PC | 易于進行噴涂、電鍍等表面處理，能較好模擬塑料產品最終質感。 |
| 高精度裝配驗證 | 硬鋁、POM（賽鋼）、黃銅 | 尺寸穩定性好，加工精度高，能可靠檢驗配合公差。 |
| 耐高溫或特殊環境 | 不銹鋼， PEEK， 鈦合金 | 滿足特殊物理化學性能要求。 |
樣件的價值在于其“代表未來產品”的準確性。這依賴于嚴格的質量控制：
設備保障： 使用定期校準的高精度檢測設備（如三坐標、粗糙度儀）。
數據化報告： 提供客觀的檢測數據，而非主觀的“目視合格”。
過程檢驗點： 在粗加工后、精加工后、表面處理后設置檢驗節點，及時發現問題。
標準化作業： 遵循標準作業程序，確保不同批次樣件的一致性。
需求： 為客戶制作一套用于精密光學檢測設備的傳動機構樣件，共8個零件，材料為7075鋁合金與POM。要求傳動平滑無卡滯，關鍵配合間隙小于0.02mm，并需進行數百小時的連續運行壽命測試。
挑戰： 零件尺寸小，剛性差易變形；配合面多且公差嚴格；POM材料切削熱敏感，易導致尺寸變化。
聚誠方案：
專項工藝設計： 為鋁合金件采用高速銑削策略，減少切削力；為POM件設計專用冷卻工裝，并采用鋒利的專用刀具，以低熱量方式切削。
精密工裝保障： 為薄壁零件設計整體支撐式夾具，加工中分多次釋放應力，逐步逼近最終尺寸。
迭代式加工與配研： 首輪加工后，測量所有配合尺寸，根據實測數據微調程序進行二次精修，并對關鍵運動副進行手工配研，確保達到較佳的配合手感與間隙要求。
模擬測試支持： 協助客戶在設計的工作載荷下進行預組裝和初步運行測試，樣件完全滿足測試要求。
結果： 交付的樣件組件運行順暢，精度達標，為客戶后續的整機調試節省了超過一個月的時間，并直接鎖定了傳動部分的設計方案。
在聚誠精密，我們提供的是“基于CNC的樣件解決方案”，其核心在于：
工程協同能力： 我們主動參與前期設計評審，從制造角度提出優化建議，幫助提升樣件成功率并降低成本。
全材料加工能力： 從普通塑料到不銹鋼、鈦合金，我們擁有廣泛材料的加工經驗數據庫。
項目制管理： 每個樣件項目配備專人跟進，確保從報價、技術溝通、加工進度到最終交付的全程透明與順暢。
可延伸的制造支持： 當樣件驗證通過，需要小批量過渡時，我們能無縫銜接復模或小批量CNC加工服務，提供連貫的制造支持。
我們深知，一個成功的CNC樣件，是產品邁向市場的關鍵一步。我們致力于以嚴謹的工藝、透明的溝通和可靠的質量，成為您產品開發道路上值得信賴的制造伙伴。
CNC樣件是現代產品開發流程中的“試金石”。它用實體的方式，在投入巨額模具費用和生產資源之前，較大限度地暴露并解決了潛在問題。投資于一個高質量的CNC樣件，本質上是為整個項目的成功購買了一份可靠的“保險”。選擇專業的合作伙伴，善用這一強大工具，將為您的創新之路掃清障礙，奠定堅實的實物基礎。
